Czy naprawdę wystarczy prosta miarka, by poprawnie określić długość krokwi i uniknąć późniejszych problemów konstrukcyjnych?
Dach dwuspadowy to najczęściej stosowane rozwiązanie w budownictwie jednorodzinnym. Jego konstrukcja składa się z dwóch równych połaci łączących się w kalenicy, co sprawia, że dokładne wyliczenie długości krokwi ma kluczowe znaczenie dla stabilności i trwałości więźby.
W tym poradniku krok po kroku wyjaśnimy, jak obliczyć długość krokwi dach dwuspadowy, jakie parametry — takie jak rozpiętość dachu, wysokość kalenicy, kąt nachylenia połaci, rozstaw krokwi oraz przekrój drewna — należy uwzględnić oraz kiedy warto sięgnąć po kalkulator długości krokwi lub konsultację z konstruktorem.
Ostrzegamy — błędne obliczenia długości krokwi w dachu dwuspadowym mogą prowadzić do deformacji, nadmiernych odkształceń i zagrożeń dla bezpieczeństwa. Dlatego w kolejnych sekcjach omówimy wzór na obliczenie długości krokwi, przykłady obliczeń oraz praktyczne wskazówki, jak korzystać z kalkulator długości krokwi i narzędzi online.
Najważniejsze w skrócie
- Dowiesz się, jak obliczyć długość krokwi dach dwuspadowy przy użyciu prostych danych pomiarowych.
- Poznasz kluczowe parametry wpływające na długość krokwi i ich znaczenie.
- Otrzymasz wzór na obliczenie długości krokwi oraz praktyczne przykłady.
- Sprawdzisz, kiedy skorzystać z kalkulator długości krokwi, a kiedy z usług konstruktora.
- Unikniesz typowych błędów przy planowaniu i montażu krokwi.
Jak obliczyć długość krokwi dach dwuspadowy
Podstawowa metoda wyliczenia długości krokwi opiera się na trójkącie prostokątnym, którego przyprostokątne to połowa rozpiętości dachu i wysokość kalenicy. W praktyce wzór obliczania krokwi można zapisać jako L = sqrt(a^2 + h^2), gdzie a to połowa szerokości budynku, a h to wysokość kalenicy.
Gdy znany jest kąt nachylenia α, stosuje się prostszy wzór na obliczenie długości krokwi: L = a / cos(α). Ten wariant przydaje się przy szybkim szacunku na budowie i eliminuje konieczność oddzielnego pomiaru wysokości.
Istnieją mnożniki ułatwiające obliczenia dla typowych kątów. Przykładowo dla kąta 32° mnożnik rzutowy wynosi około 1,1792 przy rzucie 5,5 m. Taka tablica wartości przyspiesza prace stolarskie i zmniejsza ryzyko błędów przy powtarzalnych elementach.
W projekcie zawsze uwzględnij dodatki montażowe: wystające końce krokwi (okap) i ewentualne wcięcia przy łączeniach. Długość netto różni się od długości z dodatkami; dokumentacja powinna podawać obie wartości, aby wykonawca wiedział, jak prawidłowo obliczyć krokwie.
Przy dachach nieregularnych polecamy metodę rysunkową lub programy CAD. Dla prostych dachów dwuspadowych wzór obliczania krokwi lub podstawowe funkcje trygonometryczne zwykle wystarczą, by uzyskać precyzyjne wymiary.

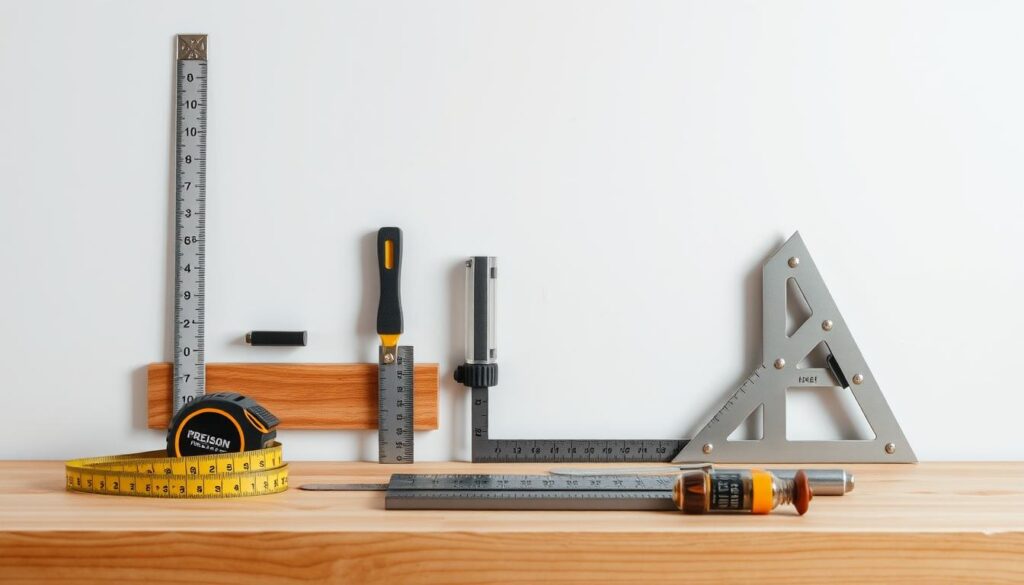

Przygotowanie do pomiarów i potrzebne narzędzia
Zanim przystąpisz do pomiarów, skompletuj podstawowy zestaw: miarkę taśmową, dalmierz laserowy do szybkich pomiarów rzutu poziomego, poziomicę oraz kątomierz lub klin kątowy. Przydadzą się także kalkulator lub aplikacja mobilna, zwłaszcza gdy chcesz szybko sprawdzić wyniki przy użyciu kalkulator długości krokwi.
Do prac projektowych warto przygotować arkusz kalkulacyjny lub program CAD/BIM, na przykład AutoCAD lub Revit. Te narzędzia ułatwiają obliczenia i rysunki, kiedy zastanawiasz się, jak wyliczyć długość belek dachowych dla złożonego układu połaci.
Pomiary rozpocznij od sprawdzenia rzutu poziomego budynku. Zmierz szerokość między ścianami nośnymi na poziomie murłaty lub stropu. Następnie wyznacz wysokość kalenicy lub zmierz kąt nachylenia dachu przy pomocy kątomierza.
Notuj wszystkie wyniki i sporządź prosty rysunek poglądowy. Przy zamawianiu drewna dodaj zapas na obróbki i impregnację. W dokumentacji zapisz tolerancje pomiarowe, by fachowiec otrzymał jasne wytyczne dotyczące długości elementów.
Pomiary wykonuj z poziomu podłogi lub stropu, gdy to możliwe. Jeśli musisz pracować na wysokości, użyj bezpiecznej drabiny i środków ochrony osobistej. Bezpieczeństwo podczas ustalania wymiarów pozostaje priorytetem.
Do bardziej skomplikowanych dachów skorzystaj z oprogramowania lub dedykowanych kalkulatorów online. W wielu przypadkach kalkulator długości krokwi i narzędzia do pomiaru krokwi pomogą uniknąć błędów przy określaniu, jak wyliczyć długość belek dachowych.
Wzory obliczeniowe i matematyka krokwi
Podstawą wyliczeń jest prosty wzór obliczania krokwi: L = a / cos(α), gdzie a to połowa rozpiętości na rzucie poziomym, a α to kąt nachylenia dachu. Ten wzór na obliczenie długości krokwi pozwala szybko przejść od rzutu do długości elementu prefabrykowanego.
Alternatywna forma to L = sqrt(a^2 + h^2), gdy znamy wysokość kalenicy h. Z tej relacji wynika matematyka krokwi w ujęciu geometrycznym. Oba podejścia dają takie samo L, gdy wartości a i h są zgodne z rzutem budynku.
Funkcje trygonometryczne pomagają przy zamianie danych. Przy znanym kącie użyjemy tangensa: h = a * tg(α). Gdy znamy h i a, możemy obliczyć α = arctg(h/a). To wyjaśnia, jak prawidłowo obliczyć krokwie w sytuacji, gdy brakuje jednego parametru.
W praktyce stosuje się mnożniki tabelaryczne dla szybkich obliczeń. Przykład: mnożnik 1,1792 dla kąta 32° umożliwia szybkie przeliczenie długości z rzutu poziomego. Takie mnożniki upraszczają pracę podczas pomiarów na budowie.
Należy uwzględnić dodatki montażowe. Dodatek na okap, zacięcia i połączenia w kalenicy wpływa na długość montażową, która różni się od długości konstrukcyjnej. Projektant musi rozróżnić obie wartości już na etapie rysunku wykonawczego.
Standardowa notacja techniczna określa przekroje krokwi. Typowa proporcja to 1:2, np. 7×14 cm, 8×16 cm, 8×18 cm. Przy większych rozpiętościach warto rozważyć drewno klejone warstwowo lub większe przekroje przekrojów.
Wymiarowanie przekrojów i rozstawu wymaga obliczeń statycznych wykonanych przez konstruktora. Obciążenia stałe i zmienne muszą być uwzględnione przed doborem przekroju, co pokazuje, kiedy stosować obliczenia konstrukcyjne.
| Parametr | Wzór | Zastosowanie |
|---|---|---|
| Długość krokwi (kąt) | L = a / cos(α) | Szybkie wyliczenie przy znanym kącie nachylenia |
| Długość krokwi (wysokość) | L = sqrt(a^2 + h^2) | Gdy znana jest wysokość kalenicy zamiast kąta |
| Wysokość kalenicy | h = a * tg(α) | Obliczenie h z rzutu i kąta |
| Kąt z danych wysokości | α = arctg(h/a) | Gdy znane są a i h |
| Mnożnik przy 32° | 1,1792 | Szybkie przeliczenie długości z rzutu poziomego |
| Przekrój krokwi | np. 7×14 cm, 8×16 cm | Wybór wg rozpiętości i obciążeń |
Przykłady obliczeń krok po kroku dla typowych rozpiętości
W tej części pokazuję trzy praktyczne przykłady obliczeń. Służą one jako punkt odniesienia przy planowaniu długości elementów więźby.
Przykład 1: budynek o szerokości 8 m, kąt dachu 30°. Połowa rozpiętości a = 4,00 m. Długość krokwi liczona wzorem L = a / cos(α). Zatem L ≈ 4,00 / 0,866 = 4,62 m. W praktyce warto dodać zapas na okap i zacięcie.
Przykład 2: rzut 5,5 m, kąt 32°. Stosując gotowy mnożnik 1,1792 otrzymujemy L ≈ 5,5 × 1,1792 = 6,485 m. Ta metoda przyspiesza wyliczenia przy powtarzalnych rozpiętościach i ułatwia porównanie z wynikiem z kalkulator długości krokwi.
Przykład 3: rozpiętość 6,5 m, kąt 40°. Połowa rozpiętości a = 3,25 m. L = 3,25 / cos(40°) ≈ 3,25 / 0,7660 ≈ 4,24 m. Przy zamawianiu desek doliczamy długość na obróbkę i impregnację oraz margines na ewentualne przedłużenia.
Praktyczna uwaga: we wszystkich przykładach dolicz zapas na okap, zacięcie i mocowanie. Przy zamówieniach drewna warto podać wymiar gotowy do obróbki, nie tylko wymiar teoretyczny.
| Rozpiętość (m) | Kąt dachu (°) | Orientacyjna długość krokwi (m) | Uwagi praktyczne |
|---|---|---|---|
| 4–6 | 20–30 | 2,50–3,50 | Małe kąty, krótsze krokwie; doliczyć okap 0,20–0,40 m |
| 6–8 | 20–30 | 3,50–4,50 | Średnie rozpiętości; sprawdzić przekrój krokwy wg norm |
| 8–10 | 30–40 | 4,50–6,00 | Wyższe kąty zwiększają długość; dodać zapas na łączenia |
| 5,5 (rzut) | 32 | 6,49 | Obliczone z mnożnikiem 1,1792; dobry do szybkich wycen |
| 6,5 (rozpiętość) | 40 | 4,24 | Warto porównać z tabelami projektowymi przed zamówieniem |
W tekście wykorzystano przykłady obliczeń krokwi, by podkreślić praktyczne różnice między teorią a materiałem dostępnym u producentów drewna, a także by ułatwić porównanie wyników z kalkulator długości krokwi. Przy planowaniu długość krokwi w dachu dwuspadowym zawsze należy uwzględnić marginesy montażowe i warstwę ochronną.
Rozstaw krokwi i wpływ na długość oraz przekrój
Rozstaw krokwi decyduje o nośności i kształcie całej więźby. Typowy rozstaw krokwi to 80–110 cm, rzadko do 120 cm, zależnie od projektu i pokrycia dachowego.
Przy większym rozstawie wzrasta obciążenie jednej krokwi. W praktyce oznacza to konieczność zwiększenia przekroju krokwi. Przykładowo wymiar 7×14 cm może być zamieniony na 8×18 cm lub większy, albo trzeba dodać podpory takie jak płatew czy jętka.
Rodzaj więźby wpływa na dopuszczalny rozstaw krokwi dach dwuspadowy. Więźba jętkowa czy płatwiowo-kleszczowa oferuje inne podparcie niż konstrukcja krokwiowo-belkowa. To z kolei wpływa na wybór przekroju krokwi i rozstawu elementów.
Projektując trzeba uwzględnić rodzaj pokrycia dachowego oraz strefę klimatyczną. Obciążenie śniegiem w Polsce różni się między regionami, więc rozstaw krokwi oraz przekrój krokwi dobiera się do lokalnych obciążeń.
Materiał ma znaczenie. Najczęściej stosuje się drewno iglaste: świerk, sosna, jodła. Optymalna wilgotność konstrukcyjna to 15–18%, nie więcej niż 20%. Wilgotność wpływa na wytrzymałość drewna i ostateczny dobór przekroju krokwi.
Aby wiedzieć, jak prawidłowo obliczyć krokwie, warto wziąć pod uwagę rozstaw, przekroje, obciążenia i rodzaj więźby. Przy dużych rozpiętościach rozważa się drewno klejone lub wiązary prefabrykowane zamiast standardowych belek.
Praktyczne wskazówki:
- sprawdź przewidywane obciążenia śniegiem i wiatrem;
- dobierz rozstaw krokwi dach dwuspadowy do rodzaju pokrycia;
- zwiększ przekrój krokwi zamiast nadmiernego zmniejszania rozstawu;
- rozważ dodatkowe podpory przy dużych rozpiętościach;
- kontroluj wilgotność drewna przed montażem.
| Rozstaw krokwi (cm) | Przykłowy przekrój krokwi (cm) | Uwagi |
|---|---|---|
| 60–80 | 6×12 – 7×14 | Standardowe pokrycia, niższe obciążenia |
| 80–110 | 7×14 – 8×18 | Najczęściej stosowane w dachach dwuspadowych |
| 110–120 | 8×18 – drewno klejone | Wymagane dodatkowe podpory lub materiał o większej wytrzymałości |
Uwzględnienie obciążeń i warunków klimatycznych przy obliczeniach
W projektowaniu dachu trzeba uwzględnić wszystkie rodzaje obciążenia dachowe. Do głównych należą ciężar własny konstrukcji i pokrycia, obciążenie śniegiem, obciążenie wiatrem oraz obciążenia użytkowe i montażowe. Każde z nich wpływa na dobór przekrojów i rozstaw krokwi.
Wartości obciążenia śniegiem i wiatrem zmieniają się w zależności od stref klimatycznych. Normy budowlane podają lokalne współczynniki, które należy zastosować w obliczeniach. Te parametry modyfikują sztywność i nośność elementów dachu.
Rola konstruktora jest kluczowa przy obliczenia konstrukcji dachu dwuspadowego. Uprawniony projektant wykona obliczenia statyczne, dobierze przekroje i ustali rozstaw krokwi. Sporządzenie rysunków i obliczeń zgodnych z przepisami minimalizuje ryzyko błędów wykonawczych.
Praktyczne konsekwencje zwiększonych obciążeń bywają wymierne. Zwiększone parametry mogą wymagać większego przekroju krokwi, zastosowania dodatkowych podpór takich jak płatew czy słupy albo zmniejszenia rozstawu między krokwiami. Przy dużych rozpiętościach często stosuje się wiązary kratowe prefabrykowane.
Długość krokwi a obciążenia to zależność, którą trzeba analizować oddzielnie dla każdej konstrukcji. Dłuższe krokwie podlegają większym ugięciom i potrzebują większego przekroju lub mniejszego rozstawu. Projekt należy sprawdzić pod kątem wytrzymałości i dopuszczalnych ugięć.
Ochrona drewna wpływa na trwałość konstrukcji i odporność na działanie czynników zewnętrznych. Impregnacja zabezpiecza przed pleśnią i owadami, co zmniejsza ryzyko utraty nośności w czasie. Regularna kontrola i konserwacja przedłużają żywotność dachu.
Przy planowaniu warto zestawić parametry w praktycznym podejściu. Poniższa tabela pokazuje przykładowe konsekwencje rosnących obciążeń i możliwe rozwiązania projektowe.
| Problem | Wpływ na konstrukcję | Możliwe rozwiązania |
|---|---|---|
| Zwiększone obciążenie śniegiem | Większe ugięcia i naprężenia w krokwiach | Zwiększenie przekroju krokwi, zmniejszenie rozstawu, dodatkowa płatew |
| Silne obciążenie wiatrem | Oddziaływania poziome na połączenia i krokwie | Wzmocnienie połączeń, zastosowanie więźby kratowej, poprawa kotwienia |
| Duża rozpiętość przekrycia | Wymagane większe elementy nośne | Wiązary prefabrykowane, dodatkowe słupy przy płatewiach |
| Brak impregnacji drewna | Utrata nośności i skrócenie żywotności | Impregnacja ciśnieniowa, konserwacja, kontrola co kilka lat |
Projektując trzeba pamiętać, że obliczenia konstrukcji dachu dwuspadowego muszą uwzględniać lokalne warunki klimatyczne i przewidywane obciążenia dachowe. Tylko tak można zapewnić bezpieczeństwo i trwałość dachu na lata.
Błędy najczęściej popełniane przy obliczaniu długości krokwi i jak ich unikać
Najczęstsze błędy przy obliczaniu krokwi wynikają z pominięcia elementów konstrukcyjnych. Nieuwzględnienie skosów, okapów i zapasu na obróbki prowadzi do zbyt krótkich krokwi.
Inny częsty problem to pomyłki w pomiarze rzutu poziomego lub kąta nachylenia dachu. Mały błąd w kącie mocno zmienia długość belki.
Materiały i wykonanie są równie ważne. Wybór niewłaściwego przekroju drewna, użycie materiału o wilgotności powyżej 20% lub brak impregnacji osłabiają konstrukcję.
Niewłaściwe łączenia lub ustawienie złącza w miejscu największego obciążenia zwiększa ryzyko uszkodzeń pod śniegiem i wiatrem.
Jak unikać błędów? Zawsze wykonaj dokładne pomiary i zapisz rysunki. Korzystaj ze wzorów trygonometrycznych i tabel mnożników, by sprawdzić wyniki ręcznych obliczeń.
Dodaj zapas na zacięcia i obróbki. Dokumentuj długości i miejsca cięć, by montaż odbywał się bez niespodzianek.
Warto używać dostępnych kalkulatorów i tabel online do wstępnych wyliczeń. Pozwalają one szybko wychwycić rozbieżności i uczą, jak prawidłowo obliczyć krokwie.
Kiedy wezwać specjalistę? Przy dachach niestandardowych, dużych rozpiętościach lub wątpliwościach co do przekrojów należy zlecić obliczenia uprawnionemu projektantowi lub konstruktorowi.
Jeśli błąd wykryto podczas montażu, można stosować korekty. Łączenie krokwi w miejscach podparcia, stosowanie złączy ciesielskich lub wymiana elementów na poprawne wymiary minimalizują ryzyko awarii.
Podsumowując, kontrola wymiarów i materiałów oraz planowanie zapasu ograniczają błędy przy obliczaniu krokwi. Regularna dokumentacja pomaga zrozumieć, jak unikać błędów i jak prawidłowo obliczyć krokwie w przyszłych projektach.
Narzędzia online i kalkulatory długości krokwi oraz kiedy skorzystać z fachowca
Do szybkich wyliczeń warto sięgnąć po kalkulator długości krokwi lub kalkulator długości belek dachowych dostępny na stronach branżowych. Narzędzia online krokwi często przyjmują rzut poziomy i kąt nachylenia, a niektóre pozwalają wybrać mnożniki dla typowych kątów (np. mnożnik 1,1792 dla 32°), co znacząco przyspiesza pracę przy prostych dachach.
Programy projektowe takie jak AutoCAD czy Revit oraz specjalistyczne aplikacje ciesielskie i mobilne automatyzują rysunki i zestawienia materiałów. Przy większych zleceniach umożliwiają eksport wymiarów i obliczeń, co zmniejsza ryzyko pomyłek przy zamawianiu drewna i przygotowaniu konstrukcji.
Dla standardowych dachów dwuspadowych i orientacyjnych wyliczeń wystarczy kalkulator długości krokwi. Natomiast kiedy skorzystać z fachowca? Przy dużych rozpiętościach, skomplikowanych kształtach dachu, projektowaniu poddasza użytkowego oraz konieczności wymiarowania przekrojów pod obciążenia śniegiem i wiatrem, wymagane jest opracowanie przez uprawnionego konstruktora.
Praktyczne wskazówki: zamawiając elementy więźby, podawaj długości z zapasem i informacją o impregnacji. W tartakach często stosuje się impregnację zanurzeniową — warto uzgodnić rodzaj zabezpieczenia drewna przed odbiorem, by współgrał z wymaganiami projektu i lokalnymi warunkami klimatycznymi.
